一、產品簡介：
19JP系列萬能工具顯微鏡是一種在工業生產和科學研究部門中使用十分廣泛的光學計量儀器。儀器具有較高的測量精度，適用于長度和角度的精密測量；同時由于配備有多種附件，使其使用范圍得到充分的擴大。儀器可用影像法，軸切法或接觸按直角座標或極座標對機械工具和零、部件的長度、角度和形狀進行測量，主要的測量對象有：刀具、量具、模具、樣板、螺紋和齒輪類工件等等。
二、產品分類：

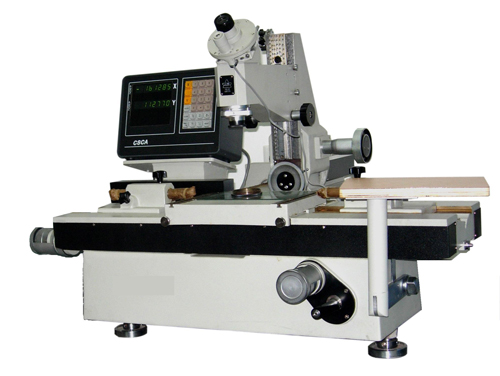

1、數顯式萬能工具顯微鏡（19JP）

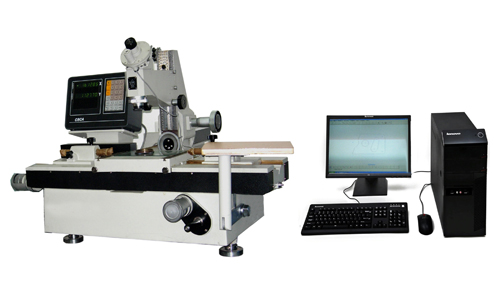

2、微機型萬能工具顯微鏡(19JPC)

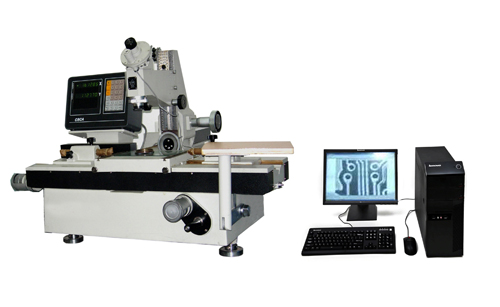

3、影像型萬能工具顯微鏡（19JPC-V）

三、技術參數：
1．測量范圍與分度值
XY坐標測量范圍： XY向： 200 × 100 毫米
分度值：數顯讀數： 0.0005毫米
瞄準顯微鏡升降行程： 120毫米
立臂傾斜范圍：左右各15度分度值：10分
照明光闌調節范圍：Φ3～Φ32毫米分度值：1毫米
測角目鏡角度測量范圍： 360度分度值：1分
輪廓目鏡角度測量范圍：± 7度分度值：10分
圓弧分劃板：曲率半徑：R 0.1～100毫米
螺紋分劃板：普通螺紋螺距： T = 0.25 - 6毫米
梯形螺紋螺距：T = 2 - 20毫米
光學分度臺測量范圍： 360度分度值：10秒（投影讀數）
（選購件）玻璃臺面直徑：Φ106毫米
光學分度頭測量范圍： 360度分度值：1分
光學定位器測頭直徑：Φ3 ± 0.1毫米（實際直徑值的極限檢定誤差不大于0.5微米）
測量力： 8 - 14克
最大測量深度：15毫米
玻璃工作臺玻璃臺面尺寸： 215×130毫米
頂針架最大夾持直徑：Φ100毫米
最大夾持長度：被測件直徑 ≤55毫米時：750毫米
被測件直徑 ＞55毫米時：600毫米
高頂針架最大夾持直徑：Φ180毫米
最大夾持長度： 600毫米
V形架左V形架前后調節范圍：前后各5毫米
右V形架高低調節范圍： 向上15毫米；向下3毫米
最大承載量：40公斤
2．儀器精度
溫度要求：
⑴ 工作室的溫度應為20 ± 2 ℃
⑵ 工作室的溫度變化每小時不超過1 ℃
⑶ 被測件和儀器的溫度差不超過 0.5 ℃
在滿足所規定溫度要求的條件下，儀器有如下保證：
① XY坐標? 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：
0級：（1 + L / 100）μm式中L = 測量長度 單位：毫米
② 測角目鏡測量角度的最大不準確度：不大于1分
③ 雙像目鏡合像的不穩定性：不大于0.0005毫米
合像的不正確度：不大于0.001毫米
④ 光學分度頭 最大不準確度：不大于1分
⑤ 光學分度臺 最大不準確度：不大于30秒（選購件）
⑥ 光學定位器 測量的不穩定性：不大于0.001毫米
測量的不準確度：不大于0.0015毫米
3．儀器重量主機凈重：約250公斤
外形尺寸 x × y × z ：980 × 1020 × 640 毫米 |
