一、產品簡介：

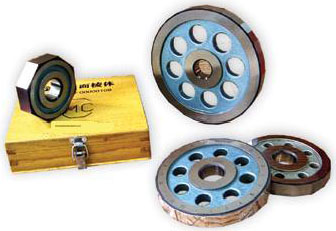

多面棱體是一種高精度角度標準器具。它主要用于檢定光學分度頭、分度臺、測角儀等圓分度儀器的分度誤差，在高精度的機械加工中或測量中也可以作為角度的定位基準。隨著圓分度技術的發展，正多面棱體已從單一的偶數面（如12、24面等），發展到具有綜合功能的奇數面（如17、23面等），前者的工作角為整度數，它用于檢定圓分度器具軸系的大周期誤差，還可以進行對徑測量；而后者的工作角為非整度數，它可以綜合檢定圓分度器具軸系的大周期誤差和測微器的小周期誤差，能較正確地確定圓分度器具的不確定度。用戶可根據工作需要，從4面到72面，自由選用您需要的棱體。
二、規格及技術指標
1、規格：
8面：外接圓直徑φ80
12、17面：外接圓直徑φ100
23、24 面：外接圓直徑φ120
36 面：外接圓直徑φ150
2、棱體厚度：17mm
3、回轉中心孔徑：φ25mm
4、材料：GCr15
5、硬度：HRC62—65
6、工作面平面度：0級：0.03um；1級：0.05um；2級：0.1um
7、工作面對基準面的垂直度： 0級：5″；1級：10″；2級：20″
8、工作面表面粗糙度：Ra≤0.025um
9、上表面與基準面平行度：2um
10、工作角偏差： 0級：±1″1級：±2″2級：±5″
11、工作角測量不確定度：0級：0.2″1級：0.5″2級：1.0″
12、工作面有效工作面積：S≥φ15mm的圓面積
三、棱體使用說明：
棱體一般要與自準直儀配合使用。以自準直儀的光軸模擬工作面的中心法線。
由于棱體存在著工作面平面度誤差和工作面與定位面的垂直度誤差，為了保證精度，在使用棱體時，請注意以下幾方面的安裝調整。
1. 棱體的回轉中心應與被測裝置的回轉中心盡可能重合，高精度檢測時應小于0.02mm。
2. 自準直儀的光軸應垂直于被測裝置的回轉的軸線，并應盡量通過回轉軸線。
3. 自準直儀視場中的刻度方向（即敏感方向）應垂直于被測裝置的回轉軸線。
|
