一、產品用途：

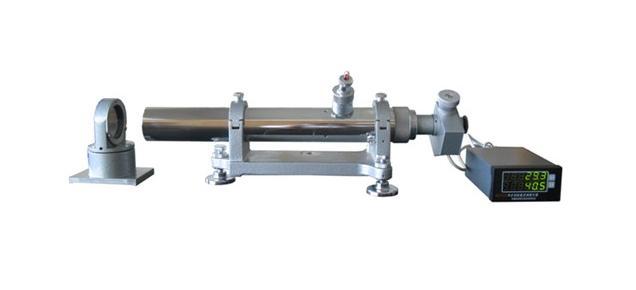

0.1秒數顯測微自準直儀目前屬于我國高精度類儀器，該儀器主要分單向（YR-0.1D)和雙向（YR-0.1S).該儀器主要用于小角度的精密測量，如多面棱體的檢定。也可測量高精度導軌等精密零件的直線性、平行性、垂直性及相對位置。在精密測量和儀器檢定中還可作非接觸式定位，又可作自動測量。該儀器具有安裝、使用方便等特點，是精密機械、儀器制造及有關科研、計量部門的檢測儀器.
該儀器是一種應用光學自準直成象測微原理的高精度測角儀器，它利用光學自準直法，把角度量變成線值量，由微型線位移光柵傳感器測出線值變化量，間接地把角度變化量測出來。它廣泛用于小角度的精密測量。如：配合多面棱體用來檢驗各種分度圓（多點分度臺、光學分度臺、轉臺、測角儀等）的分度誤差；測量導軌的直線度、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。因此該儀器可以在機械制造業、精密儀器制造業、計量室、光學實驗室、光學冷加工車間及光學儀器的裝配、調整、檢驗等多方面廣泛得到應用。
二、技術參數：
1.儀器的規格與參數：
1)測角范圍： 0～10′
2)最小分辨率： 0.1″
3) 示值誤差：10′范圍內≤2″,任意1′≤0.5″
4) 準直物鏡：焦距：258mm，入瞳直徑：Φ40mm
5) 顯微物鏡：焦距：27.45mm，放大倍率：4倍
6) 測微目鏡：視場：10mm×6mm，視度調節：±5屈光度
7) 組合焦距：1031.324mm
8)最大測量距離：30m（視場≮2′）
9)視軸與鏡管機械軸平行度：<20″
? 視軸與支架底面平行度：<1′
10)圓水泡規格：8′；置平精度：4′
11)照明燈電壓：6v ；功率：2～5w
12光柵數顯表規格：單坐標20細分，配50線對/mm光柵線位移傳感器
13)光柵數顯表電壓：220V
14)儀器外形尺寸：490mm×162mm×180mm
15)儀器重量：7.8Kg
2.楔形鏡規格與參數
1)鏡面通光孔徑：Φ46mm，中心反射面直徑：Φ25mm
2)楔形鏡角值：10′±15″(指內外反射像的夾角)
? 楔角標定精度：<1″
3)楔形鏡兩面形誤差：<1／10光圈?(1／20波長)
4)全反射面對底面垂直度：<20″
? 全反射面對側面垂直度：<1′（做可調鏡時）
5)外形尺寸：106mm×74mm×125m
|
