一、產品簡介：
JX系列工具顯微鏡分為大型工具顯微鏡和萬能工具顯微鏡。根據產品的性能特點分為：數字式、數據處理式、圖像處理式等多種，具有較高的測量精度，可以滿足不同用戶的測量需求。
工具顯微鏡是一種測量用途極為廣泛的計量儀器，該儀器能精確測量各種工件的尺寸、角度、形狀和位置，以及螺紋制件的各參數。適用于機器制造業、工具制造業、模具制造業、儀器儀表業、軍事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校以及科研院所等。儀器帶有光學定位器、頂針架、分度頭、測高裝置、雙像目鏡、輪廓目鏡等多種附件，可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。
其典型測量對象有：
1、各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；
2、螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
3、齒輪滾刀的導程、齒形和牙型角；
4、鉆�；蚩装迳峡椎奈恢枚龋I槽的對稱度等形位誤差；
二、產品分類：

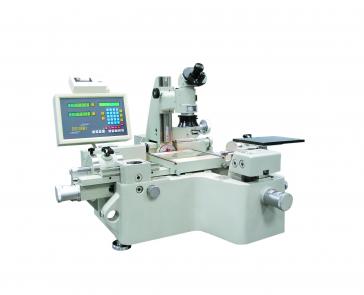

1、JX11B數字式萬能工具顯微鏡

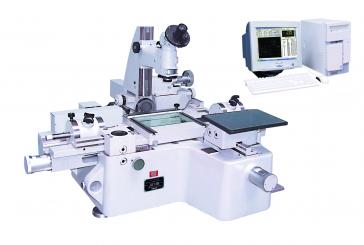

2、JX13B微機型萬能工具顯微鏡

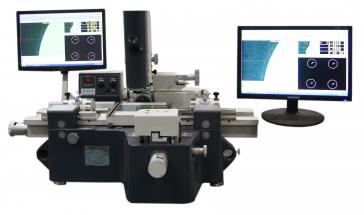

3、JX13C圖像處理萬能工具顯微鏡

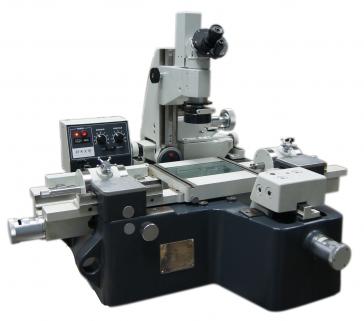

4、JX13V雙顯示萬能工具顯微鏡

三、技術參數：
測量范圍：200mm ×100mm
分辨率：0.0001mm
準確度：(1+L/100)μm（其中L為被測長度，單位為mm）
工作臺
方工作臺尺寸：260mm×270mm
方工作臺承放工件最大高度：140mm
工作臺承重：40kg
主顯微鏡立柱
傾斜范圍：±12°
傾斜角度分度值：30′
物鏡
| 物鏡放大率 |
工作距離 |
圖像放大倍率 |
| 1× |
82mm |
40× |
| 3× |
70mm |
120× |
| 5× |
49mm |
200× |
| 屏幕圖像范圍 |
屏幕圖像范圍 |
| 1/2″≈5.2×4.1 |
1/3″=4.1×3.1 |
| 1/2″≈1.7×1.4 |
1/3″=1.4×1.0 |
| 1/2″≈1.0×0.8 |
1/3″=0.8×0.6
|
頂針架
夾持最大直徑：φ100 mm
夾持最大長度：700mm
高頂針架
夾持最大直徑：φ250 mm
夾持最大長度： 200mm
數顯分度頭
角度測量范圍：0°～360°
角度測量分辨率：5″
角度測量準確度：30″
CCD 攝像頭
1/3″黑白(或彩色)CCD，像素數：795×596
光學定位器
最小探測孔徑: φ5mm
最大探測深度：15mm
測量力：0.1N
定位穩定性: 0.001mm
測頭直徑的檢定極限誤差：0.0005mm
環境要求 : 室溫20±1℃，相對濕度40％－60％RH
儀器外形尺寸 : 長1300×寬1250×高800
儀器質量： 450kg |
